سلام! به عنوان یک تامین کننده قطعات الکتریکی، من از نزدیک متوجه شده ام که اندازه گیری دقیق مقاومت قطعات الکتریکی چقدر مهم است. چه علاقهمند به DIY باشید، چه یک برقکار حرفهای یا فردی که در یک محیط تولیدی کار میکند، اندازهگیری دقیق مقاومت میتواند تفاوت بزرگی در عملکرد و ایمنی سیستمهای الکتریکی ایجاد کند. در این پست وبلاگ، نکات و ترفندهایی را در مورد چگونگی اندازه گیری دقیق مقاومت قطعات الکتریکی به اشتراک می گذارم.
چرا اندازه گیری دقیق مقاومت مهم است؟
ابتدا اجازه دهید در مورد اینکه چرا اندازه گیری دقیق مقاومت بسیار مهم است صحبت کنیم. مقاومت یک ویژگی اساسی اجزای الکتریکی است و بر نحوه عبور جریان از مدار تأثیر می گذارد. اگر روی پروژهای کار میکنید که مقادیر مقاومت در آن بسیار مهم است، مانند یک دستگاه الکترونیکی حساس یا یک سیستم برق با ولتاژ بالا، حتی یک خطای کوچک در اندازهگیری مقاومت میتواند منجر به نقص، کاهش راندمان یا حتی خطرات ایمنی شود.
به عنوان مثال، اگر مقاومتی را در مداری جایگزین میکنید و مقاومت جدید مقاومت متفاوتی نسبت به مقاومت اصلی دارد، میتواند باعث شود مدار جریان بیش از حد یا خیلی کم بگیرد. این ممکن است به سایر اجزای مدار آسیب برساند یا باعث شود که دستگاه به طور کلی کار نکند.
ابزار اندازه گیری مقاومت
رایج ترین ابزار برای اندازه گیری مقاومت مولتی متر است. مولتی متر یک دستگاه همه کاره است که می تواند ولتاژ، جریان و مقاومت را اندازه گیری کند. وقتی نوبت به اندازه گیری مقاومت می رسد، باید مولتی متر خود را روی تنظیمات مقاومت (اهم) تنظیم کنید.
دو نوع اصلی مولتی متر وجود دارد: آنالوگ و دیجیتال. مولتی مترهای آنالوگ از یک سوزن برای نشان دادن مقدار اندازه گیری شده استفاده می کنند، در حالی که مولتی متر دیجیتال مقدار را روی صفحه دیجیتال نمایش می دهد. مولتی مترهای دیجیتال عموما دقیق تر و خواندن آسان تر هستند، بنابراین توصیه می کنم از یکی استفاده کنید.
آماده سازی برای اندازه گیری
قبل از شروع اندازه گیری مقاومت یک قطعه الکتریکی، برای اطمینان از نتایج دقیق باید چند کار را انجام دهید.
- مدار را خاموش کنید: این خیلی مهم است. هرگز نباید مقاومت یک قطعه را در حالی که مدار روشن است اندازه گیری کنید. ولتاژ در مدار می تواند در اندازه گیری مقاومت اختلال ایجاد کند و حتی ممکن است به مولتی متر شما آسیب برساند. بنابراین، مطمئن شوید که منبع تغذیه را خاموش کرده و مدار را از هر منبع برق جدا کنید.
- مولتی متر را چک کنید: مطمئن شوید که مولتی متر شما به درستی کار می کند. شما می توانید این کار را با آزمایش آن بر روی یک مقاومت شناخته شده انجام دهید. اگر مولتی متر مقدار مقاومت درست را برای مقاومت شناخته شده نشان نمی دهد، ممکن است نیاز به کالیبره یا تعمیر داشته باشد.
- سرنخ های قطعه را تمیز کنید: کثیفی، گرد و غبار و اکسیداسیون روی سرهای قطعه الکتریکی می تواند مقاومت تماس را افزایش داده و بر دقت اندازه گیری شما تأثیر بگذارد. قبل از اندازه گیری از یک پارچه تمیز یا یک برس سیمی کوچک برای تمیز کردن سرنخ ها استفاده کنید.
انجام اندازه گیری
وقتی همه چیز را آماده کردید، وقت آن است که اندازه گیری مقاومت را انجام دهید.
- پروب های مولتی متر را وصل کنید: مولتی متر خود را روی محدوده مقاومت مناسب تنظیم کنید. اگر مطمئن نیستید از چه محدوده ای استفاده کنید، با بالاترین محدوده شروع کنید و در صورت لزوم آن را به محدوده پایین تر تنظیم کنید. پروب مشکی را به پورت COM (متداول) روی مولتی متر و پروب قرمز را به پورت VΩ (ولتاژ/مقاومت) وصل کنید.
- پروب ها را روی قطعه قرار دهید: پروب ها را به دو سیم قطعه الکتریکی لمس کنید. اطمینان حاصل کنید که پروب ها به خوبی با سرب ها تماس دارند. اگر تماس ضعیف باشد، اندازه گیری نادرست دریافت خواهید کرد.
- اندازه گیری را بخوانید: هنگامی که پروب ها در جای خود قرار گرفتند، مقدار مقاومت نمایش داده شده روی صفحه مولتی متر را بخوانید. اگر مقدار خارج از محدوده است یا نمایشگر "OL" (بار اضافی) را نشان می دهد، باید محدوده مولتی متر را روی یک تنظیم بالاتر تنظیم کنید.
اندازه گیری در یک مدار
گاهی اوقات، ممکن است لازم باشد مقاومت یک قطعه را در حالی که هنوز در مدار است اندازه گیری کنید. این می تواند کمی مشکل باشد زیرا سایر اجزای مدار می توانند بر اندازه گیری تأثیر بگذارند.
- جزء را ایزوله کنید: در صورت امکان، یک سیم قطعه را از مدار جدا کنید. این قطعه را ایزوله می کند و به شما امکان می دهد مقاومت آن را بدون تأثیر سایر اجزا اندازه گیری کنید.
- از فرمول مقاومت موازی استفاده کنید: اگر نمی توانید قطعه را جدا کنید، باید از فرمول مقاومت موازی برای محاسبه مقاومت قطعه استفاده کنید. فرمول محاسبه مقاومت کل (R_total) دو مقاومت (R1 و R2) به صورت موازی به صورت زیر است:
1/R_total = 1/R1 + 1/R2
اگر مقاومت کل مدار و مقاومت اجزای دیگر را بدانید، می توانید از این فرمول برای محاسبه مقاومت جزء مورد نظر خود استفاده کنید.
مقابله با اثرات دما
مقاومت همچنین می تواند تحت تأثیر دما باشد. اکثر قطعات الکتریکی دارای ضریب دمایی مثبت هستند، به این معنی که مقاومت آنها با افزایش دما افزایش می یابد.
برای به دست آوردن یک اندازه گیری دقیق مقاومت، باید مقاومت را در دمای کارکرد قطعه اندازه گیری کنید. اگر مقاومت را در دمای اتاق اندازه گیری می کنید و قطعه در دمای بالاتری کار می کند، باید ضریب دما را در نظر بگیرید.
نمونه هایی از قطعات الکتریکی و اندازه گیری مقاومت آنها
بیایید نگاهی به برخی از قطعات الکتریکی خاص و نحوه اندازه گیری مقاومت آنها بیندازیم.
- مقاومت ها: مقاومت ها رایج ترین اجزای الکتریکی هستند که برای کنترل جریان در مدار استفاده می شوند. اندازه گیری مقاومت یک مقاومت ساده است. فقط مراحلی که در بالا ذکر کردم را دنبال کنید. بیشتر مقاومت ها مقدار مقاومت خود را روی آنها چاپ شده است، بنابراین می توانید اندازه گیری خود را با مقدار چاپ شده مقایسه کنید. به عنوان مثال، اگر شما یکولوو 23162321مقاومت، مقاومت آن را اندازه بگیرید و مطمئن شوید که در محدوده تحمل مشخص شده توسط سازنده قرار دارد.
- خازن ها: خازن ها انرژی الکتریکی را ذخیره می کنند. هنگام اندازه گیری مقاومت یک خازن، متوجه خواهید شد که مقدار مقاومت در طول زمان تغییر می کند. دلیلش این است که خازن شارژ و دشارژ می شود. برای اندازه گیری مقاومت یک خازن، می توانید از تنظیمات "دیود" یا "تداوم" روی مولتی متر خود استفاده کنید. اگر خازن به درستی کار می کند، باید یک انفجار کوتاه از مقاومت کم را مشاهده کنید و به دنبال آن مقاومت در هنگام شارژ شدن خازن افزایش می یابد.

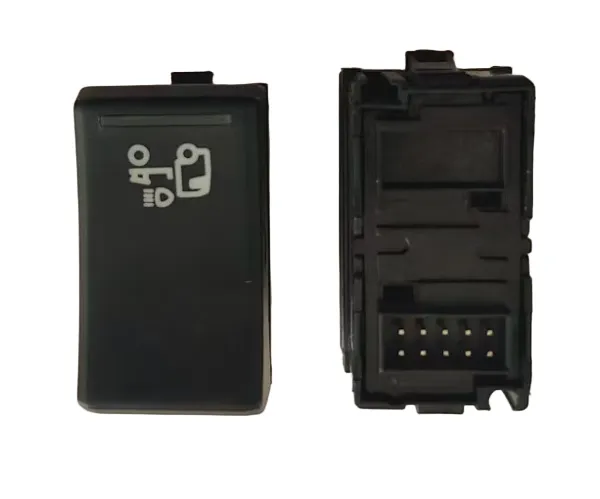

- سوئیچ ها: از کلیدها برای باز و بسته کردن مدارها استفاده می شود. برای اندازه گیری مقاومت یک کلید، مولتی متر خود را روی تنظیمات مقاومت قرار دهید و پروب ها را روی دو پایانه کلید قرار دهید. هنگامی که کلید بسته است، مقاومت باید نزدیک به صفر باشد. هنگامی که سوئیچ باز است، مقاومت باید بسیار زیاد باشد (در حالت ایده آل بی نهایت). به عنوان مثال،دکمه کنترل ولوو 21211220می توان از این طریق آزمایش کرد.
- رله ها: رله ها کلیدهای الکترومغناطیسی هستند. برای اندازه گیری مقاومت یک سیم پیچ رله، پروب ها را روی دو پایانه سیم پیچ قرار دهید. مقدار مقاومت باید در محدوده مشخص شده توسط سازنده باشد. اگر در حال اندازه گیری کنتاکت های یک رله هستید، همان روشی را که برای سوئیچ انجام می شود، دنبال کنید. راولوو 24438826رله را می توان به این روش بررسی کرد.
نتیجه گیری
اندازه گیری دقیق مقاومت قطعات الکتریکی یک مهارت ضروری برای هر کسی است که با سیستم های الکتریکی کار می کند. با پیروی از نکات و تکنیک هایی که در این پست وبلاگ به اشتراک گذاشته ام، می توانید اطمینان حاصل کنید که اندازه گیری های خود تا حد امکان دقیق هستند.
اگر در بازار قطعات الکتریکی با کیفیت بالا هستید، ما اینجا هستیم تا به شما کمک کنیم. ما طیف گسترده ای از قطعات الکتریکی از جمله مقاومت، خازن، کلید و رله را ارائه می دهیم. چه در حال کار بر روی یک پروژه کوچک DIY یا یک برنامه صنعتی بزرگ باشید، ما قطعات مورد نیاز شما را داریم.
اگر در مورد محصولات ما سؤالی دارید یا در مورد اندازه گیری مقاومت یا هر مشکل الکتریکی دیگری نیاز به کمک دارید، در تماس با ما دریغ نکنید. ما همیشه خوشحالیم که به شما در یافتن قطعات مناسب برای نیازهای خود و اطمینان از بهترین عملکرد آنها کمک می کنیم.
